El diseño geométrico de carreteras es una disciplina fundamental dentro de la ingeniería civil y del transporte. Consiste en establecer las características físicas y geométricas de una vía para garantizar la seguridad, comodidad y eficiencia del tránsito vehicular, bajo condiciones económicas y ambientales sostenibles.
El diseño geométrico de carreteras abarca la configuración tridimensional de una vía: planta, alzado y sección transversal. Tiene como objetivo adaptar la carretera al terreno de forma segura y eficiente para los usuarios. A diferencia de otros aspectos del diseño vial, que se centran en pavimentación o señalización, el diseño geométrico se enfoca en la forma y disposición del trazado.
Los elementos principales del diseño geométrico incluyen:
El diseño se realiza conforme a normativas nacionales, como la Instrucción de Carreteras 3.1-IC “Trazado” en España, y tiene en cuenta el tipo de carretera (autovía, vía rápida, carretera convencional, etc.), la clase de vehículos que la utilizan y su intensidad media diaria (IMD).
Este diseño se basa en principios normativos y técnicos que consideran factores como la topografía, el tipo de terreno, las características del tráfico, la velocidad de diseño y las condiciones climáticas. Un buen diseño geométrico no solo mejora la fluidez del tráfico, sino que también reduce significativamente la probabilidad de accidentes. El proceso de diseño geométrico se desarrolla en varias etapas:
Antes de definir el trazado, se realiza un análisis topográfico, geológico y ambiental del terreno. Esta fase es crucial para identificar restricciones técnicas o medioambientales, como zonas protegidas, áreas inestables o pendientes pronunciadas.
La velocidad de diseño determina muchas de las características geométricas de la vía. A mayor velocidad, mayores deben ser los radios de curva, longitudes de visibilidad y dimensiones de seguridad. Esta velocidad se elige en función del tipo de vía y su función dentro de la red viaria.

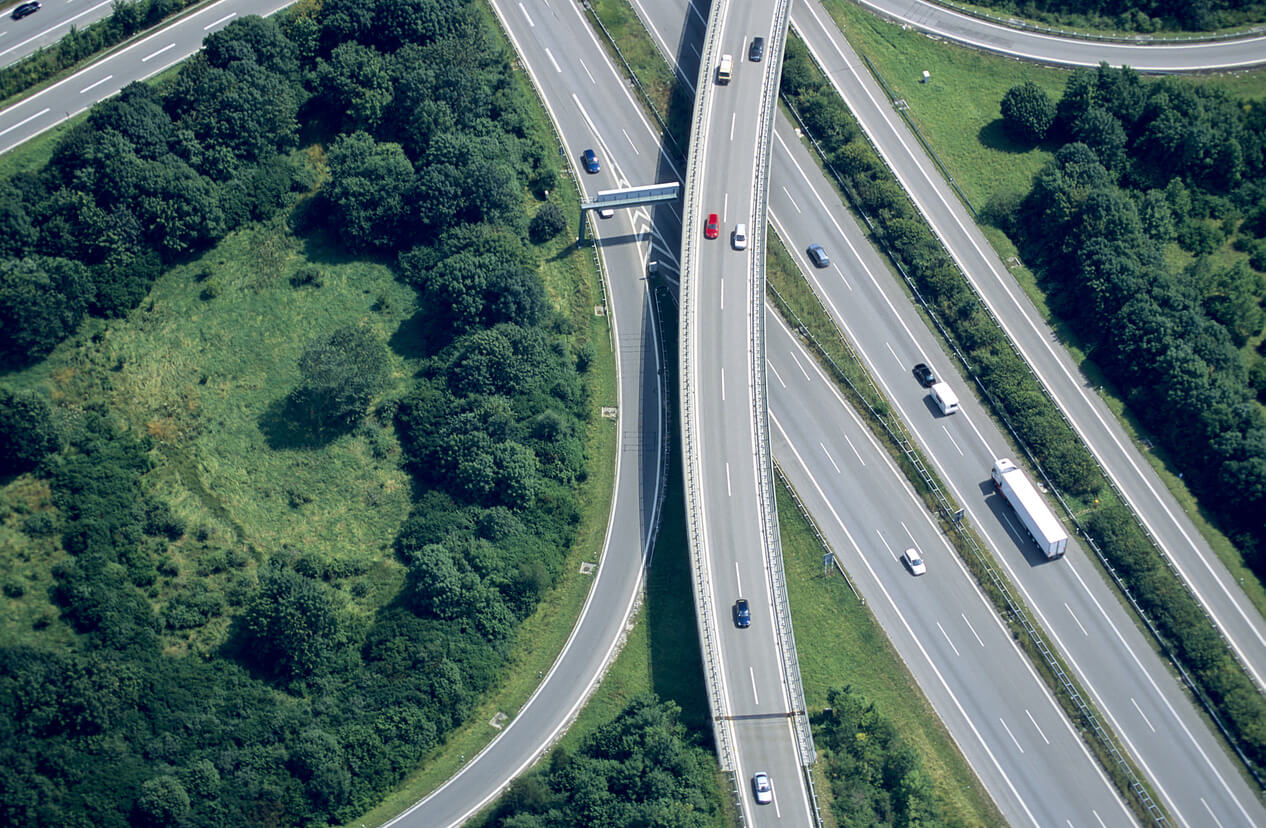

Consiste en el trazado en planta de la carretera, incluyendo tramos rectos y curvas horizontales. Se deben evitar cambios bruscos de dirección, minimizando el número de curvas de pequeño radio, ya que afectan negativamente a la seguridad y comodidad de la conducción.
Las curvas se deben conectar mediante curvas de transición (clotoides), que permiten un cambio progresivo en la aceleración centrífuga, aumentando la estabilidad del vehículo.
Define el perfil longitudinal de la vía, es decir, las pendientes y cambios de rasante. Es esencial para garantizar un drenaje adecuado, evitar esfuerzos excesivos a los vehículos pesados y ofrecer visibilidad suficiente en todo momento.
Incluye el número de carriles, el ancho de calzada, los arcenes, medianas y bermas. Además, se deben considerar los peraltes en curvas, necesarios para compensar la fuerza centrífuga y mejorar la estabilidad del vehículo.
El desarrollo del diseño geométrico moderno se apoya en herramientas digitales avanzadas y criterios técnicos normalizados. Algunas de las técnicas más empleadas incluyen:
Se utilizan datos topográficos obtenidos mediante fotogrametría o LIDAR para generar modelos tridimensionales del terreno. Esto permite realizar simulaciones precisas del trazado y optimizar el movimiento de tierras.
Herramientas como AutoCAD Civil 3D, OpenRoads, Istram-Ispol o InfraWorks facilitan el trazado de carreteras, el cálculo de curvas, pendientes, secciones tipo y generación de planos constructivos, con integración de modelos BIM.
En fases iniciales del proyecto, se pueden evaluar múltiples alternativas de trazado considerando variables técnicas, económicas, sociales y ambientales. El objetivo es seleccionar el trazado que minimice impactos y maximice la funcionalidad de la vía.
El diseño geométrico influye directamente en la seguridad vial. Un trazado mal resuelto puede provocar condiciones inesperadas para el conductor, lo que aumenta la probabilidad de accidentes. Algunos criterios de seguridad aplicados son:
Además, se recomienda la aplicación de la auditoría de seguridad vial en fase de diseño, una herramienta preventiva que permite detectar posibles puntos conflictivos antes de la ejecución de las obras.
El diseño geométrico moderno también incorpora criterios de sostenibilidad y adaptación al entorno. Esto implica:
El diseño geométrico de carreteras es una pieza esencial en la planificación de infraestructuras viarias seguras, eficientes y sostenibles. A través de una adecuada combinación de criterios técnicos, herramientas digitales y sensibilidad ambiental, los proyectos de carreteras modernas logran adaptarse al territorio, mejorar la movilidad y reducir los riesgos para los usuarios.
El compromiso con la calidad del diseño geométrico es clave no solo en la fase de proyecto, sino también en la conservación de carreteras, ya que muchas actuaciones de mantenimiento deben respetar y adaptar la geometría existente para seguir garantizando niveles óptimos de servicio.
