Los sentidos de un túnel


Emesa
Publicado el 04/01/2021
Sensores túnel: los sentidos de los túneles

Los sentidos humanos son las capacidades para percibir estímulos externos o internos mediante determinados órganos y transmitirlos al cerebro. En los túneles, aunque no lo parezca, ocurre algo parecido.

Sensores industriales: los diferentes sentidos de los túneles

¿Sabrías cuáles son los sentidos de un túnel? Pues los equivalentes a los  sentidos humanos en un túnel son los sensores industriales.

Estos sensores son los encargados de captar la información de su entorno, casi siempre, variables físicas tales como: temperatura, presión, velocidad, nivel de  vibraciones, etc. Posteriormente, esta información es transmitida a los diferentes sistemas de control del túnel para la toma de decisiones, según la información facilitada.

Podemos clasificar los sensores por su principio de funcionamiento. En los siguientes posts desarrollaremos cada una de estas familias:

  • Microrruptores
  • Finales de carrera
  • Extensiómetros
  • Termorresistivos
  • Magnetorresistivos
  • Resistivos
  • Capacitivos
  • Inductivos
  • Optoelectrónicos
  • Piezoeléctronico
  • Fotovoltaicos
  • Ultrasónicos

¿Cómo funcionan estos sensores?

Seguro que te preguntas cómo funciona un sensor industrial, pues de la misma forma que el cuerpo humano transforma los estímulos externos o internos en señales nerviosas para transmitirlas al cerebro. Un sensor es capaz de medir una variable física del túnel y convertirla en una señal eléctrica para que el sistema de control correspondiente la trate.

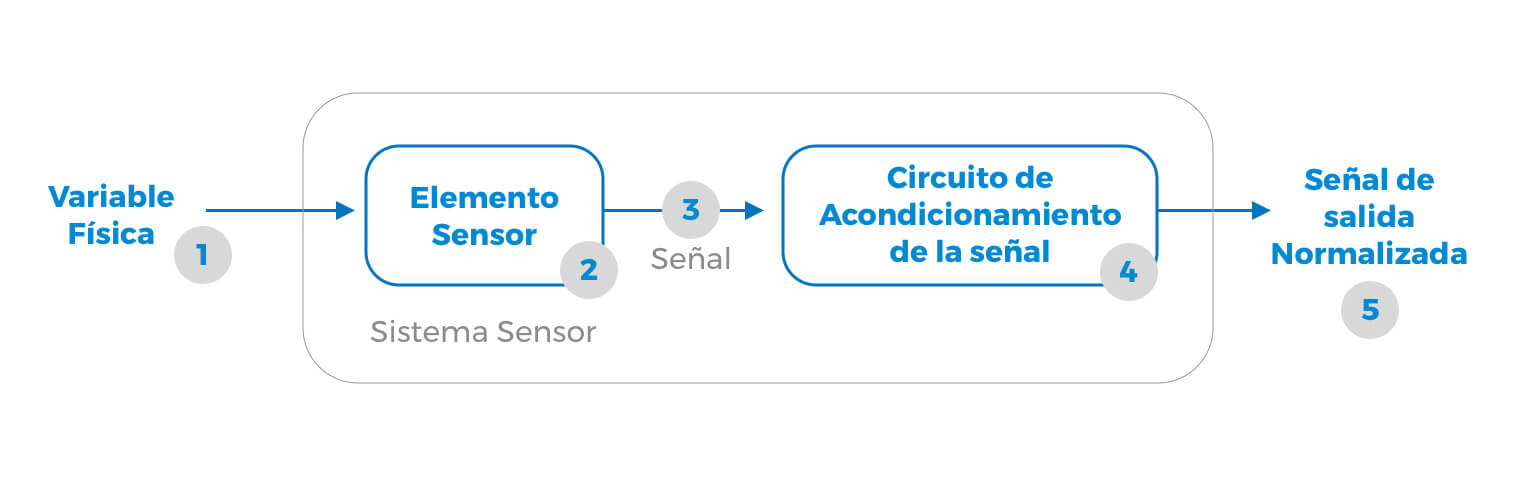

Cómo funcionan los sensores

  • En este esquema puedes ver como el sensor a su entrada capta la Variable Física (1) a medir mediante el Elemento Sensor (2).
  • Como hemos visto antes, el Elemento  Sensor puede ser del tipo resistivo, capacitivo, inductivo, etc. dando a su salida una Señal (3) diferente (de otro tipo) de la de la entrada y asociada a una magnitud física por norma general tenemos una Señal Eléctrica.
  • Esta Señal Eléctrica es preciso amplificarla, para ello, se utiliza un Circuito de Acondicionamiento de la señal (4), que normalmente está compuesto por amplificadores operacionales que pueden obtener en una sola etapa ganancias de potencia de 1010.
  • Según el tipo de la Señal de salida Normalizada (5) tenemos los siguientes  sensores:
    • Analógicos (Lazo de corriente de 4 a 20 mA)
    • Digitales
    • Todo o nada (On-Off)

En próximos posts desvelaremos todos los sentidos que tiene un túnel.  Su vista, su sistema nervioso central y periférico… Recuerda que los túneles tienen vida propia.



Juan Manuel García Ruiz

Responsable de Instalaciones
